삼성 EZON SHN-8070 월패드 네트워크 오류 — 회선 구조 원복으로 정상 복귀 [결론편]
그 네트워크 오류, 결론이 나왔습니다
증상·가설 추적 1편에서 월패드 화면에 떴던 그 네트워크 오류, 의심 지점까지 정리했었습니다. 엘콤스 허브 스위치의 LED 깜빡임 패턴이 정상이 아닌 것 같았고, 회선 변경 과정에서 H/N선 — 허브 스위치와 세대 네트워크 단자를 잇는 선 — 이 제대로 연결되어 있는지 의심스러운 채로 1편을 마쳤었는데요.
이 이야기를 어떻게 풀어야 할지 좀 난감했습니다만, 결론부터 말씀드리면 본체 고장은 없었습니다. 회선을 월패드가 동작하는 기본 구조로 원복하니 정상으로 돌아왔어요.
같은 증상을 겪고 계신 분들께 조금이라도 도움이 됐으면 해서, 결론에 이르게 된 회선 구조 이야기와 두 가지 해결 방안을 함께 정리해봤습니다.
이 글은 제 집(2010년 입주 광케이블 특등급 아파트, 삼성 EZON SHN-8070) 사례 1건이며, 같은 증상·같은 모델이라도 단지·세대 환경에 따라 원인과 해결 방법이 다를 수 있습니다. 단자함·허브 스위치·월패드 작업은 관리사무소 또는 전문 설비 기사와 상의를 권합니다.
아파트 세대 인터넷 회선 구조 — 기본부터 짚기
월패드 문제를 풀려면 회선 구조부터 제대로 짚고 가야 했어요. 저희 같이 100메가 허브 스위치가 있는 세대에서 기가 인터넷을 쓰려면 어떤 방법이 있는지 검색을 꽤 많이 해봤는데, 그 과정에서 아파트 세대 인터넷 회선 구조가 어떻게 돼 있는지 처음 제대로 알게 됐습니다.

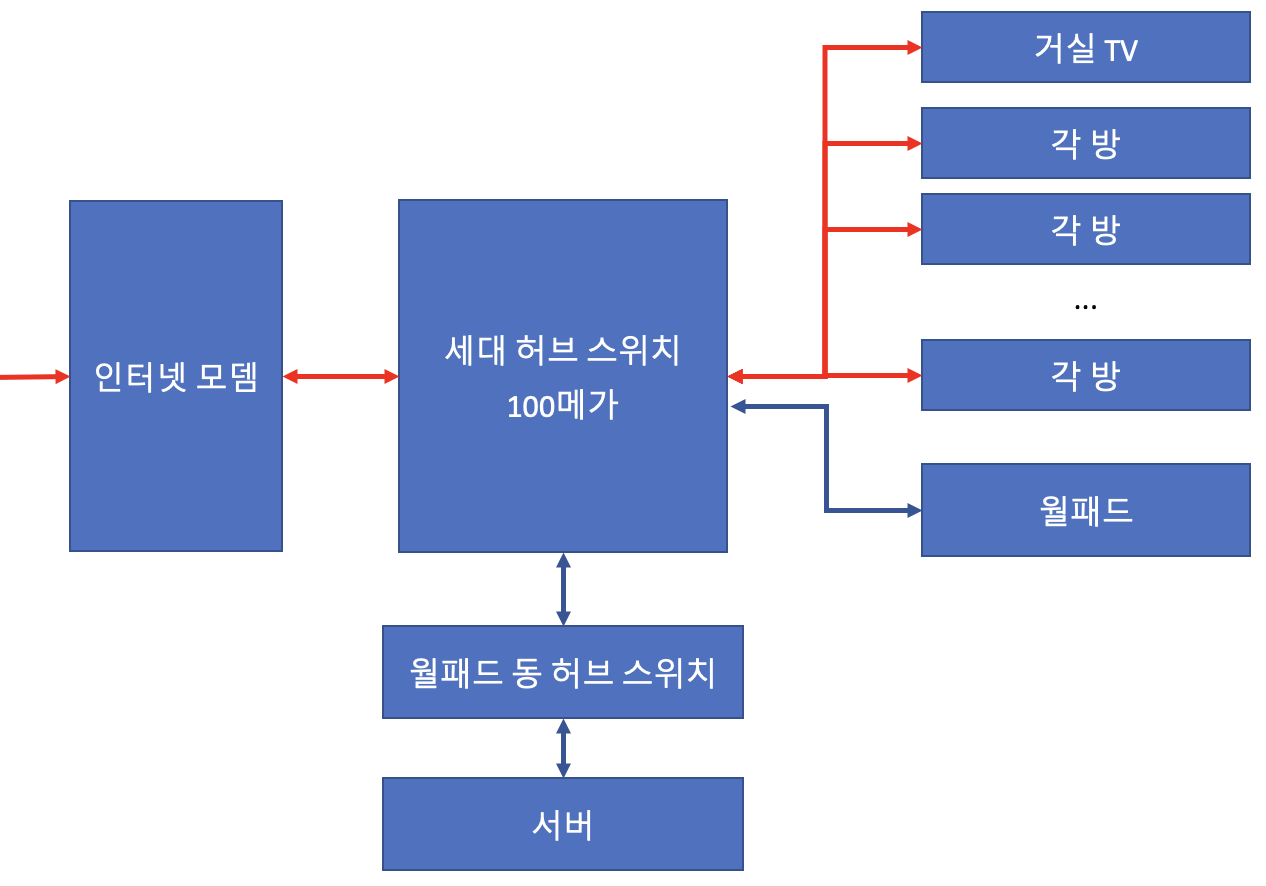

처음 그림을 보고 ‘아, 이렇게 돼 있었구나’ 싶었는데요. 기본 구조는 위 그림처럼 허브 스위치를 거쳐 각 방으로 분배하는 형태더라고요.

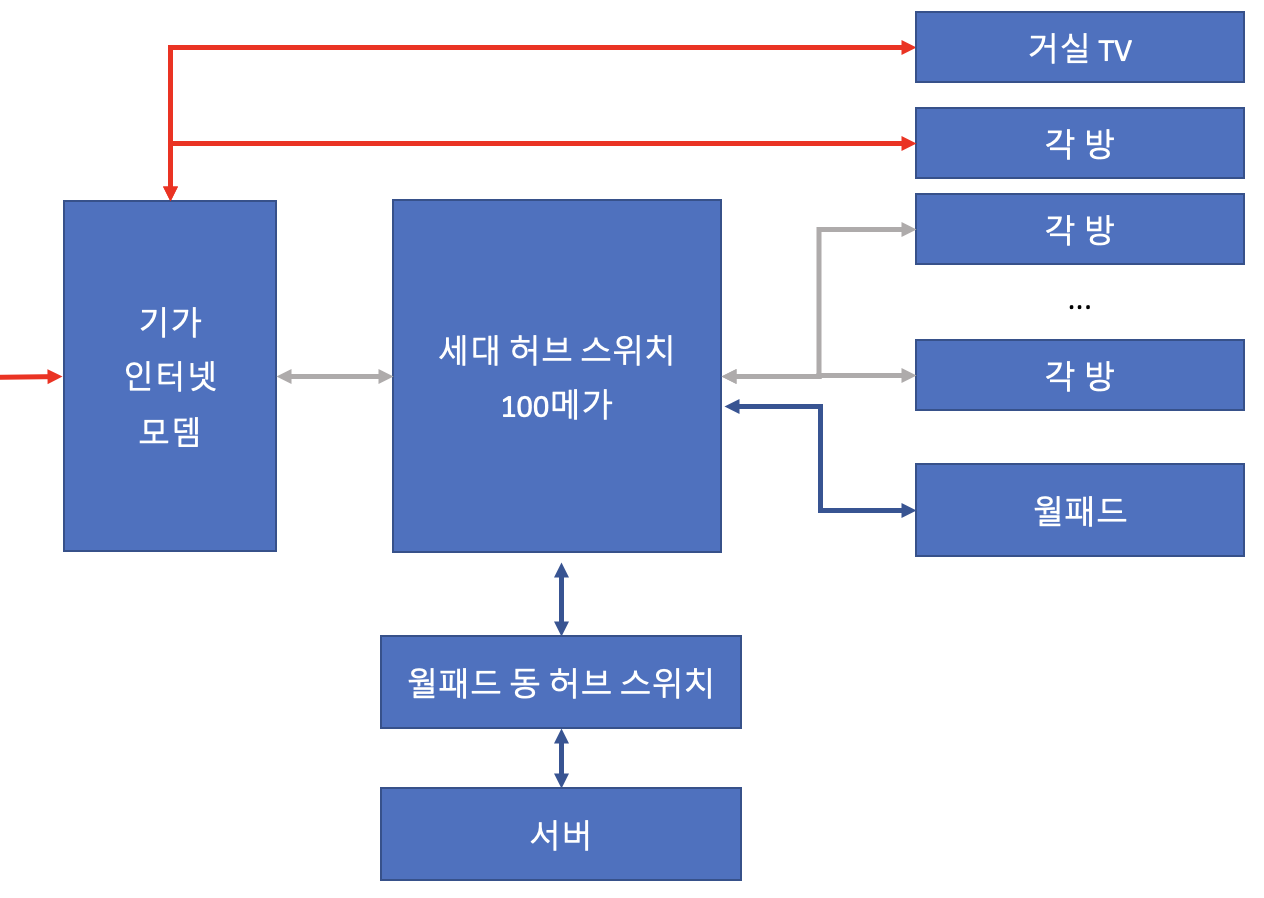

그런데 기가 인터넷을 설치하면 100M 허브 스위치를 그대로 쓸 수 없으니, 아래 같은 임시(?) 방편 구조를 거의 모든 세대가 채택한다고 하더군요.
이 방식은 인터넷 모뎀에서 직접 TV·세대 허브 스위치·PC룸으로 선을 분배하는 구조입니다. 모뎀 포트가 보통 4개라 TV·허브·PC룸 정도는 연결해도 큰 불편은 없어요. 하지만 PC룸을 옮기거나 TV를 추가하는 식으로 4개 이상 포트가 필요한 상황이 생기면, 본인이 단자함을 열어 랜선을 옮겨줘야 한다던가 못 한다면 인터넷 설비 기사님을 매번 호출해서 조정해야 한다는 큰 단점이 있습니다.
요즘은 와이파이 공유기 성능이 좋아서 무선 위주로 사용하는 방법도 있긴 합니다. 하지만 저처럼 개인 NAS Server, 개발 PC Server, PC룸 등 유선 기가 연결이 4개 이상 필요한 집이라면, 이 임시 방편만으로는 문제가 생기게 됩니다.
두 가지 해결 방안
방안 1 — 세대 허브 스위치 100M → 기가로 교체
검색하다 보니 이론상 가장 이상적인 방법은 기존 100메가 세대 허브 스위치를 기가 허브 스위치로 교체하는 거더라고요. 집 안 어느 방에서나 유선 기가 인터넷을 쓸 수 있다는 게 가장 큰 장점이에요.
다만 조사해보니 현실적인 단점이 세 가지 있었습니다.
- 해당 아파트에 호환되는 기가 허브 스위치 부품을 찾기 어렵습니다. 제조 업체가 부도 등의 이유로 부품 확보 자체가 안 되는 경우도 있어요.
- 지식이 없는 분들은 단자함 속 수많은 선을 보고 기겁할 수도 있습니다. 전문 업체에 의뢰하는 방법도 있긴 합니다.
- 세대와 아파트 간 연결 방식이 광케이블로 포설된 단지(설비 업계에서 관례적으로 ‘특등급’이라 부르기도 합니다)와 UTP 랜선으로 포설된 단지(같은 관례로 ‘1등급’)로 나뉘는데, 그 방식에 따라 호환 제품을 찾는 어려움도 달라집니다.
저희 아파트는 3번에 해당하는 광케이블 포설 단지라서, 기가 허브 스위치 교체가 생각보다 쉽지 않겠다는 판단이 들었어요.
방안 2 — 공유기 + 기가 허브 추가, 월패드는 기존 허브 그대로 유지 (저희 집이 선택한 방법)

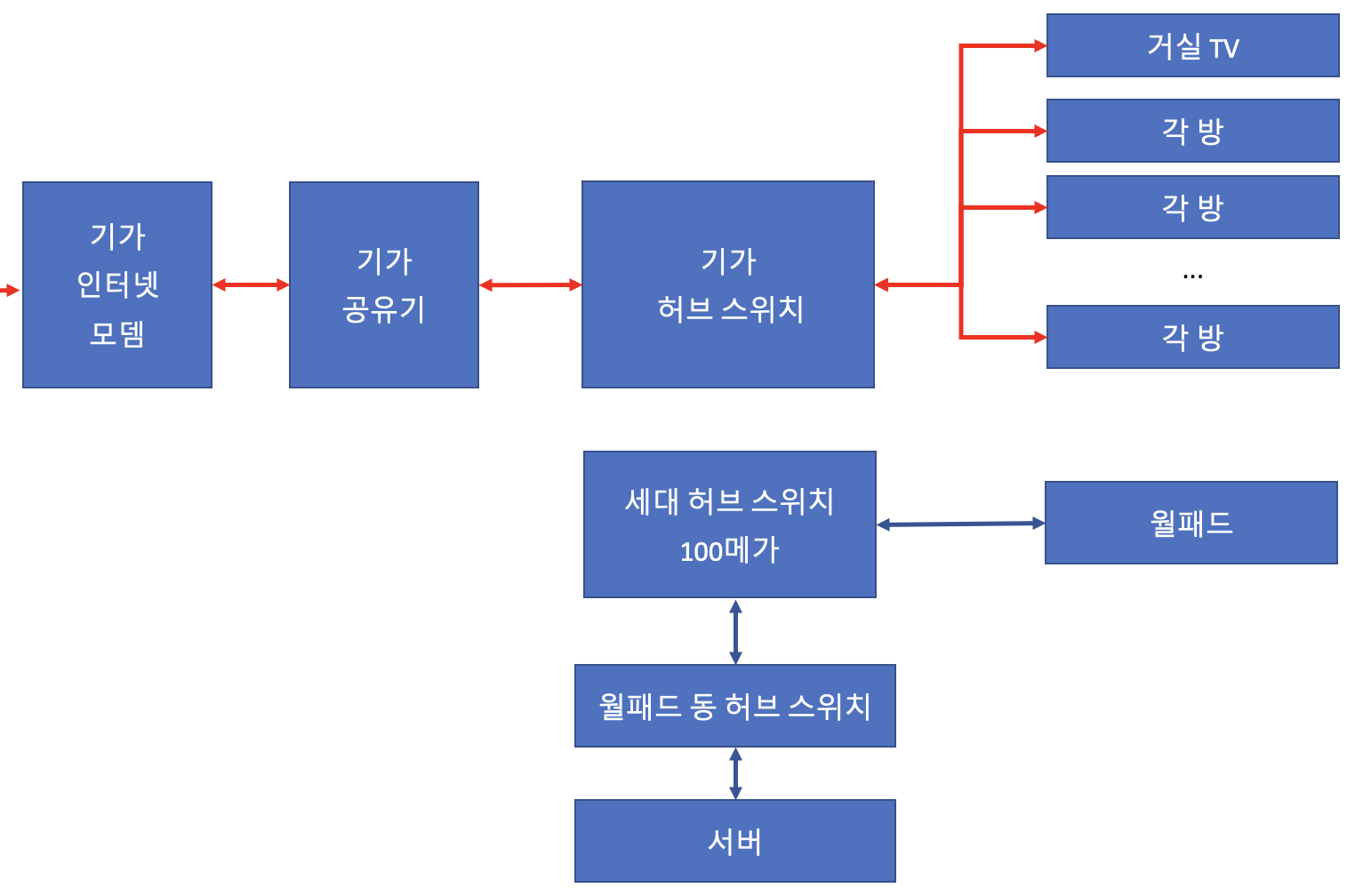

두 번째 방법은 공유기의 부족한 포트를 기가 허브 스위치로 보강해서 각방에 기가 회선을 분배하고, 월패드는 기존 100M 허브 스위치에 연결을 그대로 유지하는 구조입니다.

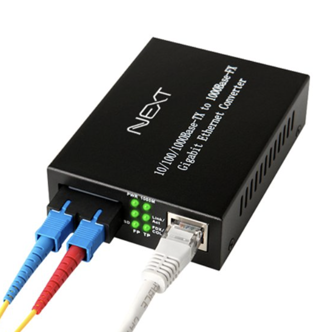

지금 저희 집 회선 구조가 이렇습니다. 저희 아파트는 광케이블로 포설된 특등급 아파트라서, 세대 허브 스위치 자체가 광케이블로 연결된 형태여서 일반 허브 스위치와는 생김새가 다릅니다. 그래서 기가 허브 스위치를 대체가 아니라 추가로 장착한 거예요.
솔직히 이 구조의 아쉬운 점도 있습니다. 단자함 안에 기존 허브 외에 공유기·기가 허브까지 추가되면서 배선이 꽤 복잡해지고, 광컨버터 전원까지 포함하면 관리해야 할 장비가 하나 더 늘어나는 게 번거롭습니다. 깔끔하게 정리된 단자함을 원하시는 분이라면 방안 1을 먼저 검토해보시는 게 나을 수 있어요.
결론 — 월패드 본체 고장은 없었습니다
그래서 어떻게 끝났냐고요.
기가 인터넷 설치 과정에서 월패드 쪽 회선이 기존 세대 허브 스위치를 거치지 않는 구조로 변경되어 있었습니다. 이를 다시 월패드 → 세대 허브 스위치 경유 기본 연결 구조로 되돌리니 정상 동작하게 됐습니다. 월패드 본체 고장은 없었습니다.
1편에서 계속 신경 쓰였던 엘콤스 허브 스위치의 LED 깜빡임 패턴은, 원복 이후에도 허브 스위치 자체가 완전히 건강한 상태로 돌아온 건 아닙니다. 일부 포트 불량이 있고 LED 이상 패턴의 흔적도 완전히 사라진 건 아니에요. 다만 최소한의 회선 구조로 원복한 뒤로는 월패드 자체는 정상 동작하고 있습니다. “허브 스위치가 아직 살아있긴 한데, 언제 또 문제가 생길지 모른다”는 느낌이랄까요.
이 회선 구조를 미리 파악해두는 게 왜 중요한지, 관리실에서도 잘 알려주지 않거나 모르는 경우가 대부분이라더군요. 월패드 본체 자체의 고장인지, 월패드 다음 단계(허브 스위치나 배선)의 고장인지를 구별할 수 있어야 불필요한 추가 비용을 줄일 수 있습니다.
포스팅 당시인 2020년 12월 기준으로, 일반 월패드는 약 40만 원 정도였고, 신축 아파트의 스마트 월패드는 100만 원이 넘는 제품도 많이 있었습니다. 지금(2026년) 시세는 당연히 다를 수 있지만, 그때 기준으로도 본체 불량인지 본체 외 불량인지를 정확히 구별하느냐에 따라 수리 비용이 크게 달라집니다.
앞으로의 계획 + 마무리

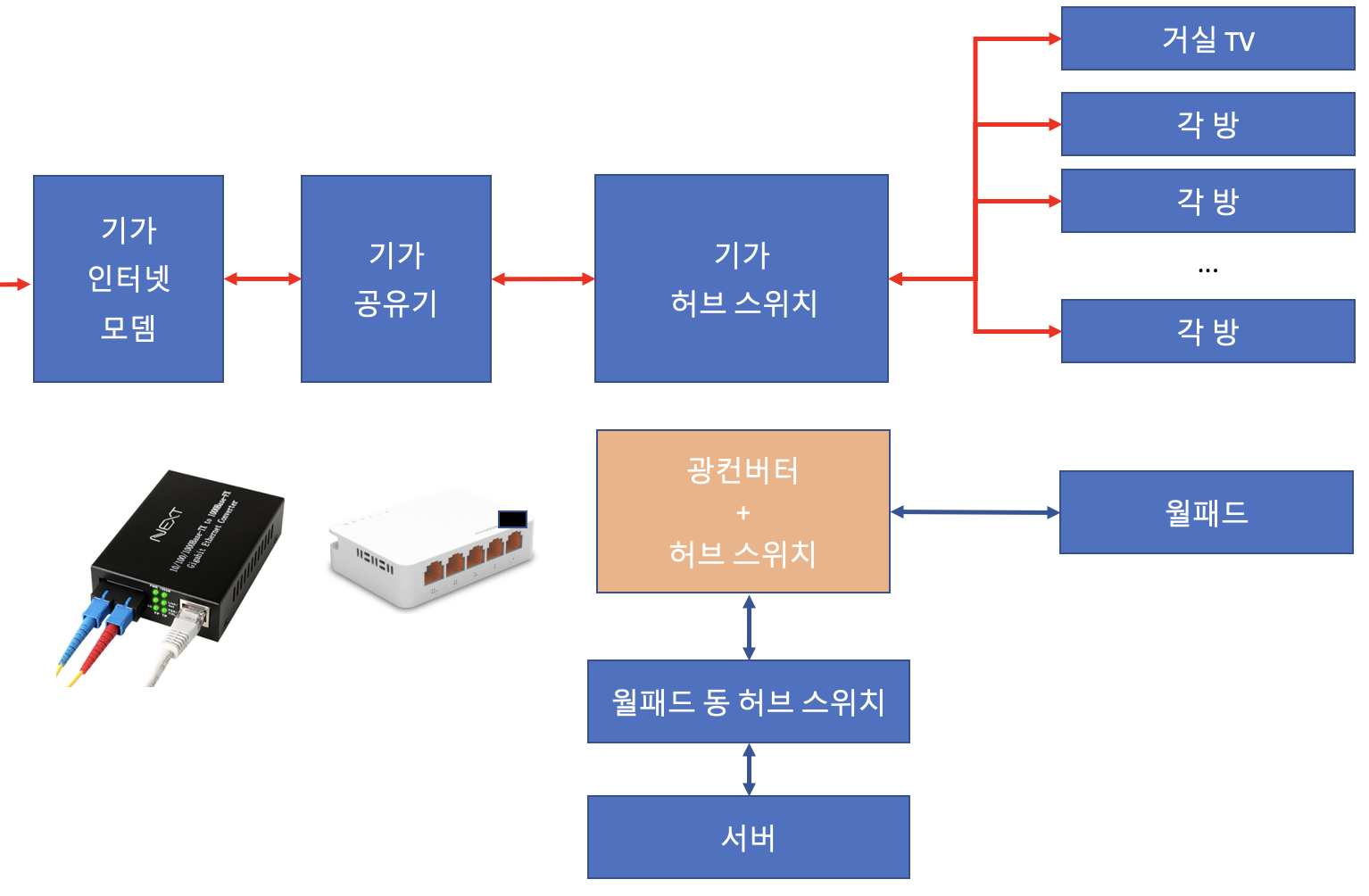

지금은 원복 상태로 정상 동작하고 있지만, 세대 허브 스위치(엘콤스) 자체가 완전히 좋은 상태는 아닙니다. 추후 그쪽이 다시 문제를 일으키게 되면, 아래 그림처럼 광컨버터 + 허브 스위치 조합으로 대체할 예정입니다.
아직 진행하지 않은 계획이라 결과를 말씀드릴 수는 없고, 그때 진행하게 되면 따로 또 정리해볼 생각입니다.
1편에서 비슷한 경험이 있으신 분께 도움을 구했었는데, 이렇게 결론으로 마무리 지을 수 있어서 다행입니다. 같은 증상·같은 모델로 고민하고 계신 분들께 회선 구조를 이해하는 데 조금이나마 도움이 됐길 바랍니다.
이 시리즈 1편(증상·가설 추적)은 삼성 EZON SHN-8070 월패드 네트워크 오류 — 증상·가설 추적 1편에 정리해두었습니다.
